EMB-L-S71,EMB-L-S80,EMB-L-S91,EMB-L-S100,EMB-L-S112,EMB-L-S132,電磁制動器,價格，生產廠家

EMB-L-S71,EMB-L-S80,EMB-L-S91,EMB-L-S100,EMB-L-S112,EMB-L-S132,電磁制動器,

的詳細介紹

EMB-L-S71,EMB-L-S80,EMB-L-S91,EMB-L-S100,EMB-L-S112,EMB-L-S132,電磁制動器,價格，生產廠家

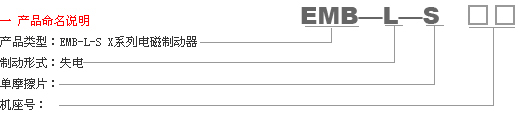

二 電磁失電制動器簡介及工作原理
產品介紹
美益公司生產的EMB-L-S-□□系列電磁失電制動器共有6種規格。其主要用于制動電機、起重設備、機器人等機械設備本公司經過數年的研制,開發并溶合西歐技術,生產出的產品具有制動快、噪聲小、能耗低、且安裝方便等特點；還設計帶有散熱裝置,因此具有了延長線圈的工作壽命,是機械傳動系統中理想的執行元件。
工作原理
EMB-L-S-□□系列電磁失電制動器,主要有磁軛、銜鐵、摩擦片、線圈、彈簧、風葉等組成(見結構示意圖)。當制動時,由于切斷制動器電流,磁軛17磁場消失,銜鐵3在彈簧力的推動作用帶動摩擦片2壓緊風葉4,通過雙圓鍵使軸快速制動。此時在銜鐵和磁軛之間產生一個氣隙S。當通電時,磁軛17產生磁場力使銜鐵3克服彈簧力與磁軛吸合,從而帶動摩擦片和風葉松開,隨軸轉動。
三 EMB-L-S X系列產品特征
● 工作范圍
---6種標準規格,制動力矩4-80Nm
---標準電壓:24VDC,90VDC,99VDC,108VDC,180VDC,205VDC。
● 產品設計生產要求
---優化庫存,交貨時間短。
---產品符合Q/AEU標準要求。
---產品進行實驗符合美益公司Q/3.20581、
AEU301-1998標準。
● 扭矩傳遞
---屬干式摩擦傳遞。
● 維護簡單
---摩擦片采用耐磨材料精加工。
---間隙S應根據工作情況定期檢查調整。
---本公司摩擦片所屬易損件行列,更換方便。
● 可靠性
---美益公司生產的產品有高質量的保證體系,符合ISO9001標準。
---產品耐壓測試符合Q/AEU標準。
四 產品選型
●可根據電機型號或者其他設備情況,確定制動力矩來選擇制動器。
●可供符合用戶特殊規格的制動器。(要預先定貨)
●在訂貨時需說明使用電壓。(24VDC不帶整流器,整流器自備,或在訂貨時說明配套)
五 安裝說明
●制動器安裝前應清洗雜物和油污,必須在無油及無塵埃的狀態下工作,以免影響力矩。
●安裝時先將軸承裝進磁軛蓋上軸承蓋用兩十字盤頭螺釘擰緊固定好軸承蓋,再把磁軛按安裝孔位置裝到電機上敲緊固定,按一定位置和順序裝上O形彈性墊圈、彈簧、銜鐵摩擦片組合體、風葉,然后用內六角螺釘8調整到規定工作間隙,*后用內六角螺釘6固定好風葉
●制動一段時間后,因摩擦片磨損使氣隙變大,應卸下制動器,將摩擦面清洗干凈重新調整到所規定的氣隙。
●整流器安裝時應先將安裝板按一定位置裝于電機接線盒后面,然后將整流器安裝在安裝板指定位置。
六 EMB-L-S-系列電磁失電制動器外形和安裝尺寸及技術參數(見附表)
七 橋式半波整流器外形及接法見附圖(注:24VDC電壓不帶整流器,按各公司的生產需要自行設計控制要求)

EMB-L-S X型主要技術參數

名稱／數據／規格	EMS-L-S-71	EMS-L-S-80	EMS-L-S-90	EMS-L-S-100	EMS-L-S-112	EMS-L-S-132
制動力矩N.m	4	7.5	15	30	60	80
功率W(20℃)	28	25	30	40	85	55
*大轉速　轉／分	3000	3000	3000	3000	3000	3000
接通時間≤MS	50	71	92	142	142	155
新開時間≤MS	50	70	75	140	140	180

EMB-L-S X型外形及安裝尺寸

型　號	軸承型號	D1	D2	D3	D4	d1H7	d2	d3	L1	L2	L3	L4	L5	L6	L7	α1	α2	α3	β	γ	b	h	s
EMB-L-S71	6202	154	141	132	127	12.8	3*7	3*M5	56	2	15	2	6.5	6.5	13	-	130°	115°	40°	7°	5	14.6	0.3～0.7
EMB-L-S80	6204	173	160	142.5	142.5	15.8	3*7	3*M5	62.5	3	14.5	1	10	10	16	-	130°	115°	50°	-	5	18.1	0.3～0.7
EMB-L-S91	6205	194	181	163	163	22	3*9	3*M5	70	3	17.5	1	12	12	18	-	130°	115°	85°	5°	6	24.8	0.4～0.7
EMB-L-S100	6305	217	202	182.5	182.5	22	4*10	3*M6	81.6	3	21.5	1	14	14	20	93°	94°	93°	23°	-	6	24.8	0.3～0.7
EMB-L-S112	6306	232	212	88	88	25	4*10	3*M6	95	3	21.5	3			17	92°	94°	80°		-	8	28.3	0.3～0.7
EMB-L-S132	6307	266	248	217	217	28	4*10	3*M6	107	3	29	7			19	90°	90°	90°	45°	-	8	31.1	0.3～0.7
